Menembak atau menangkap jaringan WIFI dengan Tp-Link CPE 220 tembus 20KM+ Full Speed

Assalamualikum Wr. Wb.
Selamat malam.

Kali ini saya mencoba share terkait modem outdor yang berfungsi untuk memancarkan dan menangkap jaringan wifi yaitu dari brand Tp-Link dengan tipe CPE 220. berikut penampilan dari modem CPE 220.


Gambar di atas menunjukan spek, dan cara kerja dari modem CPE 220, berdasarkan spek Transmisi Data pada website resminya 13 km+ menurut saya itu benar. Berdasarkan pengalaman saya dari hasil survey jaringan wifi terdetek ada yang sampai 20km bahkan lebih dari rumah saya. dan itu  kondisi banyak pepohonan malahan pengunungan. Tetapi saya salut akan modem ini bisa berjalan/bekerja dengan baik.

berikut hasil survey jaringan wifi :


dan perlu diperhatikan untuk mengetahui kekuatan jaringan bisa di lihat dari SNR(dB). semakin besar SNR nya maka semakin bagus koneksinya, maka dari itu kita harus memilih wifi yang akan kita tembak (tangkap) SNR nya paling besar.
perlu diperhatikan juga setingan modem CPE 220 (Client) berpengaruh terhadap kecepatan internetnya.

Mari kita simak tata cara setting modem CPE 220 sebgai penangkap jaringan wifi.

1. Pasangkan CPE ke antena, setelah CPE terpasang di antena, usahakan antenanya tinggi dan di taruh di ruang terbuka, lebih tinggi lebih bagus, maka kemudian kita colokkan LAN dari CPE 220 ke komputer.

CPE punya saya. tiang antena kira* 7 M

2. Kemudian setelah tercolok (terkoneksi)  lakukan seting pada IP jaringan kita. untuk mempermudah kalian samakan IP nya seperti gambar berikut. IP : 192.168.0.10


saya asumsikan kalian sudah bisa masuk ke setting IP. kemudian klik OK setelah selesai mengisi IP baru kita.


3. Setelah kita selesai set IP, baru kita masuk ke beranda dari CPE 220 dengan menggunakan browser (firefox/chorome/dll). Masukan alamat IP default CPE 220 di adresbar. 192.168.0.254 kemudian enter.

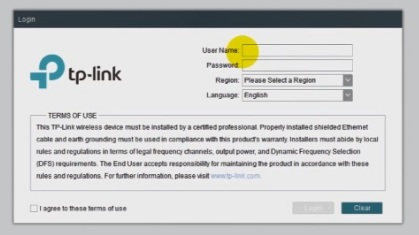

kita akan dihadpakn ke menu login CPE.

untuk pengisian ikuti langkah berikut :
username : admin
password : admin
religion : China (kita pilih cina untuk memaximalkan kinerja CPE)
langguase : inggris

kemudian klik OK.

setelah itu kita di suruh menambah user dan pasword baru (isi terserah kalian)

4. Setelah kita berhasil masuk maka untuk menangkap jaringan wifi atau menembak kita beralih ke mode cliet. Lihat gambar :

5. Setelah kita merubah ke mode client kemudia klik Quick Setup.

ikuti langkah - langkah sesuai gambar.

note: kalian ganti IP address defaultnya usahakan yang berbeda dengan orang lain. IP ini berfungsi untuk kita masuk ke beranda Modem.

setelah itu klik survey. maka daftar wifi yang tersedia akan tampil. berikut daftar jaringan wifi yang tertembak.


sesuai kata saya tadi pilih wifi yang SNR nya paling besar. setelah itu klik next.


untuk memudahkan setingan kalian samakan saja berdasrkan gambar di atas. Setelah saya uji coba berkali kali setingan di atas paling cocok speed memuaskan. Kecepatan internet tergantung dari settingan pada tahap ini. maka silahkan kalian coba coba kalau belum menemukan setingan yang cocok. setelah selesai klik next.

gambar dibawah adalah hasil akhir setelah selesai seting tahap Quick Setup :


Wireles Signal Quality adalah kualitas jaringan sinyal yang kita dapatkan. SNR nya 14dB. (lumayan bagus).

Tahap akhir setelah selesai proses setting maka jangan lupa IP kita tadi kosongkan saja.

kosongkan kemudian klik OK.
Tunggu bebera detik mungkin bisa agak lama  sampai tanda seru di icon jaringan hilang setelah itu komputer akan terkoneksi Internet..

Sekian terima kasih tutorial di atas berdasrkan pengalaman..
Selamat Ber Internetttt............

Test Speed Jarak 1.5 KM (di google map) dari rumah ke tempat wifi (pengunungan, terhalang pohon rumah dll.)


Kecepatan download Sumber wifi 10mbps


Lokasi sekeliling pepohonan padat:



Sampai jumpa di tutorial selanjutnya....








update 2019

Nembak sumber wifi kecepatan 40 Mbps

hasil speedtest:

hasil donwnload dengan IDM



MANTULL  full speed**
